3-cestný regulačný ventil VMB-PS89

3-cestné regulačné ventily VMB-PS89 sú armatúry s drážkovým spojom určené pre presnú reguláciu výkonu stredne veľkých spotrebičov, prípadne okruhov spotrebičov. Sú k dispozícii v rozmeroch 26,7 - 60,3 mm v celkovom rozsahu Kvs hodnôt 6,3–40 a s pracovným zdvihom 16,5 mm.

Oblasť použitia:

Rozvody vykurovania a chladenia
Technologické rozvody - pripojenie napr. pomocou spojok Victaulic

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Varianty Popis Použitie Príslušenstvo

3-cestný regulačný ventil VMB-PS89

Dopyt po produkte

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH
3-cestný regulačný ventil s drážkovým spojom 26,7 mm	6,3	VMB3PS89	na otázku
3-cestný regulačný ventil s drážkovým spojom 33,4 mm	10	VMB4PS89	na otázku
3-cestný regulačný ventil s drážkovým spojom 42,2 mm	16	VMB5PS89	na otázku
3-cestný regulačný ventil s drážkovým spojom 48,3 mm	22	VMB6PS89	na otázku
3-cestný regulačný ventil s drážkovým spojom 60,3 mm	30	VMB8PS89	na otázku
3-cestný regulačný ventil s drážkovým spojom 60,3 mm	40	VMB8APS89	na otázku

Popis

3-cestné regulačné ventily VMB-PS89 sú armatúry s drážkovým spojom určené pre presnú reguláciu výkonu stredne veľkých spotrebičov alebo skupín spotrebičov s vysokým nárokom na presnosť regulácie - napríklad VZT jednotky presnej klimatizácie, okruhy prípravy teplej vody atď.

Pracovný zdvih 16,5 mm, rovnopercentná regulačná charakteristika a rozsah Kvs hodnôt 6,3–40 umožňujú veľmi presnú reguláciu výkonu aj tých najnáročnejších spotrebičov.

Ventily VSB je možné ovládať elektromechanickými ovládacími pohonmi 3-bod 230 V, 3-bod 24 V alebo pohonmi so spojitým riadením 24 V (0–10 V), s havarijnou funkciou aj bez nej.

Oblasť použitia:

Rozvody vykurovania, chladenia

Funkcie:

Regulácia výkonu spotrebiča zmenou prietoku (kvantitatívna regulácia)
Regulácia výkonu spotrebiča zmenou teploty teplonosnej látky (kvalitatívna regulácia)
Uzatváranie portu A alebo portu B

Rozmery

26,7 - 60,3 mm

Menovitý tlak

PN 16

Pracovný zdvih

16,5 mm

Charakteristika

EQM

Max. pracovná teplota

150 °C

Min. pracovná teplota

-5 °C

Materiál

Telo ventilu:	liatina EN-GJL-250
Kuželka:	mosadz
Vreteno:	CR-NI oceľ
O-krúžky:	EPDM

Značenie

Telo ventilu:

smer prietoku, DN, PN, Kvs

Použitie

Sústava s premenným prietokom (z pohľadu spotrebiča)

Najbežnejšie použitie v rozvodoch vykurovania / chladenia s týmito spotrebičmi:

VZT jednotky

VMB-PS89 na vstupe do spotrebiča v kombinácii s ručným vyvažovacím ventilom

regulácia výkonu spotrebiča zmenou prietoku
uzatváranie
z hľadiska zdroja se jedná o sústavu s konštantným prietokom

VMB-PS89 na vstupe do spotrebiča v kombinácii s automatickým vyvažovacím ventilom

regulácia výkonu spotrebiča zmenou prietoku
uzatváranie
z hľadiska zdroja se jedná o sústavu s konštantným prietokom

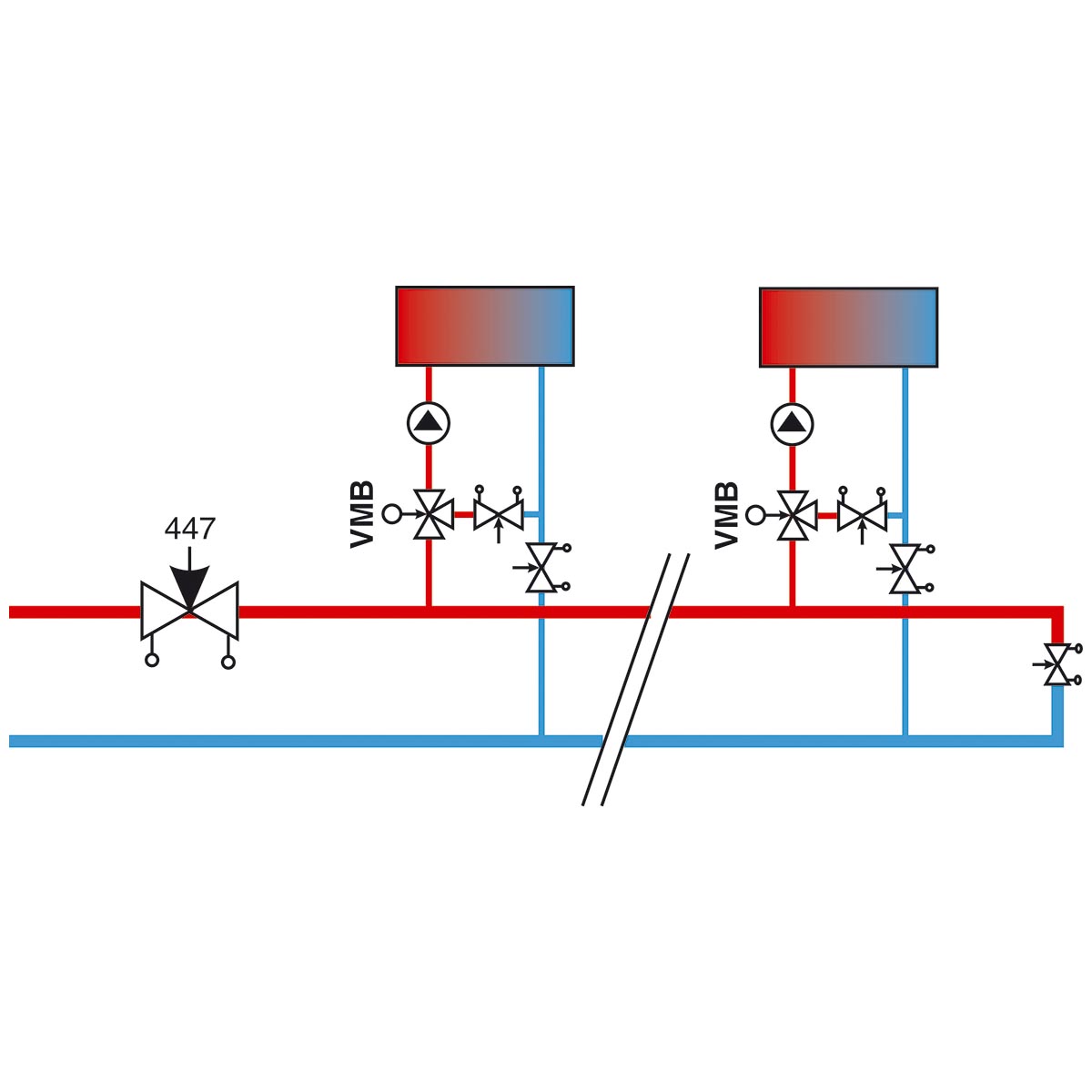

Sústava s konštantným prietokom (z pohľadu spotrebiča)

Najbežnejšie použitie v rozvodoch vykurovania / chladenia s týmito spotrebičmi:

VZT jednotky
Centrálne zmiešavanie chladiacej vody na poždovanú teplotu pre okruh chladiacich trámov
Centrálne zmiešavanie vykurovacej vody na požadovanú teplotu podľa aktuálnej vonkajšej teploty vzduchu
