3-cestný regulačný ventil VMB_T

3-cestný regulačný ventil VMB_T

3-cestné regulačné ventily VMB_T sú závitové armatúry určené pre presnú reguláciu výkonu menších a stredne veľkých spotrebičov, prípadne okruhov spotrebičov. Sú k dispozícii v DN 20–50 v celkovom rozsahu Kvs hodnôt 6,3–25 s pracovným zdvihom 5,5 mm.

Oblasť použitia:

  • Rozvody vykurovania a chladenia

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
3-cestný regulačný ventil DN 20 6,3 VMB3T 100,40 €
3-cestný regulačný ventil DN 25 10 VMB4T 105,40 €
3-cestný regulačný ventil DN 32 14 VMB5T 125,57 €
3-cestný regulačný ventil DN 40 18 VMB6T 139,49 €
3-cestný regulačný ventil DN 50 25 VMB8T 171,88 €

Popis

3-cestné regulačné ventily VMB_T sú závitové armatúry určené pre presnú reguláciu výkonu menších a stredne veľkých spotrebičov alebo okruhov spotrebičov v rozvodoch vykurovania a chladenia. Sú k dispozícii v DN 20–50 v celkovom rozsahu Kvs hodnôt 6,5–25.

Pracovný zdvih 5,5 mm a lineárna regulačná charakteristika umožňujú reguláciu výkonu spotrebičov s bežnými nárokmi na presnosť regulácie.

Ventily VMB_T je možné ovládať elektromechanickými ovládacími pohonmi 3-bod 230 V, 3-bod 24 V alebo pohonmi so spojitým riadením 24 V (0–10 V).

Oblasť použitia:

  • Rozvody vykurovania, chladenia

Funkcie:

  • Regulácia výkonu spotrebiča zmenou prietoku (kvantitatívna regulácia)
  • Regulácia výkonu spotrebiča zmenou teploty teplonosnej látky (kvalitatívna regulácia)
  • Uzatváranie portu A alebo portu B
Rozmery DN 20–50
Menovitý tlak PN 16
Pracovný zdvih 5,5 mm
Charakteristika lineární
Max. pracovná teplota 95 °C
Min. pracovná teplota 5 °C
Materiál
Telo ventilu: liatina EN-GJL-250
Kužeľka: mosadz
Vreteno: CR-NI oceľ
O-krúžky: EPDM
Značenie
Telo ventilu: smer prietoku, DN, PN, Kvs

Použitie

Sústava s premenným prietokom (z pohľadu spotrebiča)

Najbežnejšie použitie v rozvodoch vykurovania / chladenia s týmito spotrebičmi:

  • Teplovzdušné jednotky
  • Dverné / vrátové clony
  • VZT jednotky

VMB_T na vstupe do spotrebiča v kombinácii s ručným vyvažovacím ventilom

  • regulácia výkonu spotrebiča zmenou prietoku
  • uzatváranie
  • z hľadiska zdroja se jedná o sústavu s konštantným prietokom

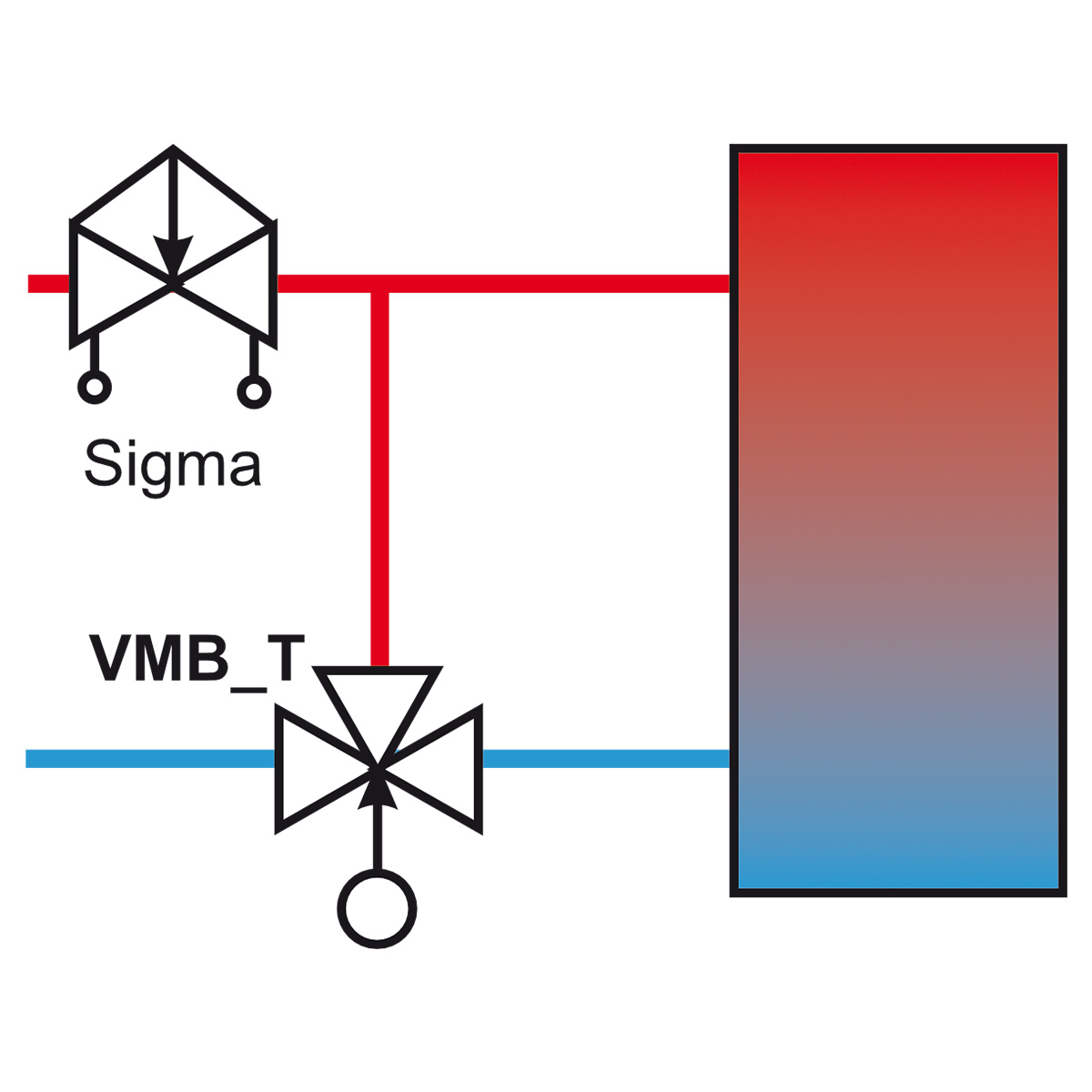

VMB_T na vstupe do spotrebiča v kombinácii s automatickým vyvažovacím ventilom

  • regulácia výkonu spotrebiča zmenou prietoku
  • uzatváranie
  • z hľadiska zdroja sa jedná o sústavu s konštantným prietokom

Sústava s konštantným prietokom (z pohľadu spotrebiča)

Najbežnejšie použitie v rozvodoch vykurovania / chladenia s týmito spotrebičmi:

  • VZT jednotky
  • Centrálne zmiešavanie chladiacej vody na poždovanú teplotu pre okruh chladiacich trámov
  • Centrálne zmiešavanie vykurovacej vody na požadovanú teplotu podľa aktuálnej vonkajšej teploty vzduchu

VMB_T na vstupe do spotrebiča v kombinácii s ručným vyvažovacím ventilom

  • regulácia výkonu spotrebiča zmenou teploty teplonosnej látky
  • uzatváranie
  • z hľadiska zdroja sa jedná o sústavu s premenným prietokom

VMB_T na vstupe do spotrebiča v kombinácii s automatickým vyvažovacím ventilom

  • regulácia výkonu spotrebiča zmenou teploty teplonosnej látky
  • uzatváranie
  • z hľadiska zdroja sa jedná o sústavu s premenným prietokom
