Clivent ELFOSPACE Box II - ventilové sady pro čtyřcestné kazetové fancoily

Clivent ELFOSPACE Box II - ventilové sady pro čtyřcestné kazetové fancoily

Ventilové sady pro kazetové fancoily Clivent ELFOSPACE Box II jsou k dispozici s 2-cestnými regulačními ventily, 3-cestnými regulačními ventily s obtokem nebo s tlakově nezávislými 2-cestnými regulačními ventily. Ovládací pohony jsou volitelně dvoubodové (on-off) 230 V NC, 230 V NO, 24 V NC a 24 V NO nebo se spojitým řízením 24 V 0–10 V.

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Varianty Popis Použitie Príslušenstvo
Clivent ELFOSPACE Box II - ventilové sady pro čtyřcestné kazetové fancoily

Clivent ELFOSPACE Box II - ventilové sady pro čtyřcestné kazetové fancoily

Dopyt po produkte

Varianty

Varianta produktu Pohon Obj. číslo Cena bez DPH BIM DWG
Ventilová sada s 3-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 005-015 230V NC 9079520-0NC 3 117,05 €
Ventilová sada s 3-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 021-041 230V NC 9079876-0NC 4 512,50 €
Ventilová sada s 3-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 005-015 230V NC 9079522-0NC 5 678,41 €
Ventilová sada s 3-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 021-041 230V NC 9079877-0NC 6 970,45 €
Ventilová sada s 3-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 005-015 24V NC 9079520-1NC 3 117,05 €
Ventilová sada s 3-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 021-041 24V NC 9079876-1NC 4 512,50 €
Ventilová sada s 3-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 005-015 24V NC 9079522-1NC 5 678,41 €
Ventilová sada s 3-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 021-041 24V NC 9079877-1NC 6 970,45 €
Ventilová sada s 3-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 005-015 24V 0-10V 9079520-010 4 253,41 €
Ventilová sada s 3-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 021-041 24V 0-10V 9079876-010 5 648,86 €
Ventilová sada s 3-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 005-015 24V 0-10V 9079522-010 6 814,77 €
Ventilová sada s 3-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 021-041 24V 0-10V 9079877-010 8 106,82 €
Ventilová sada s 2-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 005-015 230V NC 9079861-0NC 2 837,50 €
Ventilová sada s 2-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 021-041 230V NC 9079878-0NC 3 548,86 €
Ventilová sada s 2-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 005-015 230V NC 9079862-0NC 5 264,77 €
Ventilová sada s 2-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 021-041 230V NC 9079863-0NC 6 012,50 €
Ventilová sada s 2-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 005-015 24V NC 9079861-1NC 2 837,50 €
Ventilová sada s 2-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 021-041 24V NC 9079878-1NC 3 548,86 €
Ventilová sada s 2-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 005-015 24V NC 9079862-1NC 5 264,77 €
Ventilová sada s 2-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 021-041 24V NC 9079863-1NC 6 012,50 €
Ventilová sada s 2-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 005-015 24V 0-10V 9079861-010 3 973,86 €
Ventilová sada s 2-cestným regulačním ventilem pro Clivent ELFOSPACE Box II CC2 velikost 021-041 24V 0-10V 9079878-010 4 685,23 €
Ventilová sada s 2-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 005-015 24V 0-10V 9079862-010 6 401,14 €
Ventilová sada s 2-cestnými regulačními ventily pro Clivent ELFOSPACE Box II CC4 velikost 021-041 24V 0-10V 9079863-010 7 148,86 €

Popis

Ventilové sady pro fancoily Clivent ELFOSPACE Box II jsou k dispozici v následujícím provedení:

Sada s 3-cestným regulačním ventilem s obtokem obsahuje:

  • 3-cestný regulační ventil s obtokem (kvs 0,25–6,0)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V

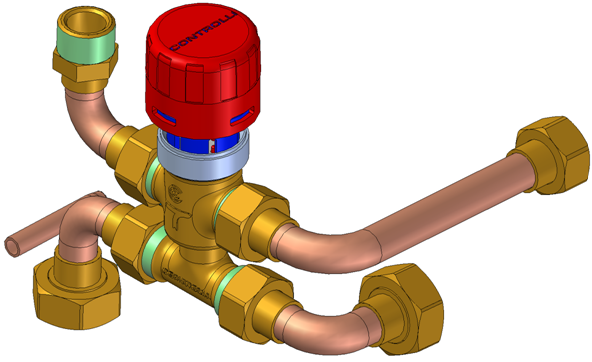

  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Sada s 2-cestným regulačním ventilem obsahuje:

  • 2-cestný regulační ventil (kvs 0,25–6,0)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Sada s tlakově nezávislým 2-cestným regulačním ventilem obsahuje:

  • Tlakově nezávislý 2-cestný regulační ventil (celkový rozsah nastavitelného průtoku 30–1330 l/h)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Funkce:

  • Regulace výkonu fancoilu Clivent ELFOSPACE Box II změnou průtoku topné / chladicí vody jeho výměníkem
Rozměry použitých ventilů DN 15–20
Připojení k rozvodu DN 15–20
Jmenovitý tlak PN 16
Pracovní zdvih 2,5–5,5 mm
Charakteristika lineární
Max. pracovní teplota 95 °C
Min. pracovní teplota 5 °C
Napájení / řízení
230 V on/off NC
230 V on/off NO
24 V on/off NC, PWM
24 V  on/off NO, PWM
24 V 0–10 V NC

Použitie

Sada s 3-cestným regulačním ventilem s obtokem:

Logika zdvihu použitého regulačního ventilu

Instalace ventilové sady v kombinaci s ručními vyvažovacími ventily

Instalace ventilové sady v kombinaci s automatickými vyvažovacími ventily

Sada s 2-cestným regulačním ventilem:

Při použití regulační sady s 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. Na jednotlivých sekcích rozvodu proto doporučujeme instalovat kombinaci ruční yvvažovací ventil D9505 popř. 447 a regulátor tlakové diference PV Compact.

Sada s tlakově nezávislým 2-cestným regulačním ventilem:

Při použití regulační sady s tlakově nezávislým 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. V tomto případě není nutné instalovat ani ruční vyvažovací ventily ani regulátory diferenčního tlaku, neboť tlakově nezávislý 2-cestný regulační ventil stabilizuja tlakovou diferenci na vlastní regulační kuželce a současně plní funkci omezovače průtoku do výměníku daného fancoilu.

Príslušenstvo
