Designová termostatická sada INTEGRA stranová - bílá

Sada designového termostatického ventilu osazeného termostatickou hlavicí a regulačního šroubení INTEGRA slouží pro připojení otopného tělesa se spodním stranovým připojením k rozvodu a současně přímé instalaci elektrická topné tyče do tělesa (topná tyč se objednává samostatně - není součástí sady Integra).

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny
Trubková koupelnová otopná tělesa (žebříky) se spodním stranovým připojením

antracit matný grafit

antracit lesklý grafit

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo Alternatívy

Designová termostatická sada INTEGRA stranová - bílá

Dopyt po produkte

Na stiahnutie

Brožura designové TRV (PDF dokument)

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH
Základná designová termostatická sada Integra stranová ľavá, pripojenie Cu 15x1mm	biela	Int06LCZ	104,49 €
Základná designová termostatická sada Integra stranová ľavá, pripojenie Pex-Al-Pex 16x2mm	biela	Int06LXZ	104,49 €
Základná designová termostatická sada Integra stranová pravá, pripojenie Cu 15x1mm	biela	Int06PCZ	104,49 €
Základná designová termostatická sada Integra stranová pravá, pripojenie Pex-Al-Pex 16x2mm	biela	Int06PXZ	104,49 €
Kompletná designová termostatická sada Integra stranová ľavá, pripojenie Cu 15x1mm	biela	Int06LCK	130,91 €
Kompletná designová termostatická sada Integra stranová ľavá, pripojenie Pex-Al-Pex 16x2mm	biela	Int06LXK	130,91 €
Kompletná designová termostatická sada Integra stranová pravá, pripojenie Cu 15x1mm	biela	Int06PCK	130,91 €
Kompletná designová termostatická sada Integra stranová pravá, pripojenie Pex-Al-Pex 16x2mm	biela	Int06PXK	130,91 €

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

Základní sada obsahuje:

1x Ventil Integra dané barvy

1x Regulační šroubení Integra dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

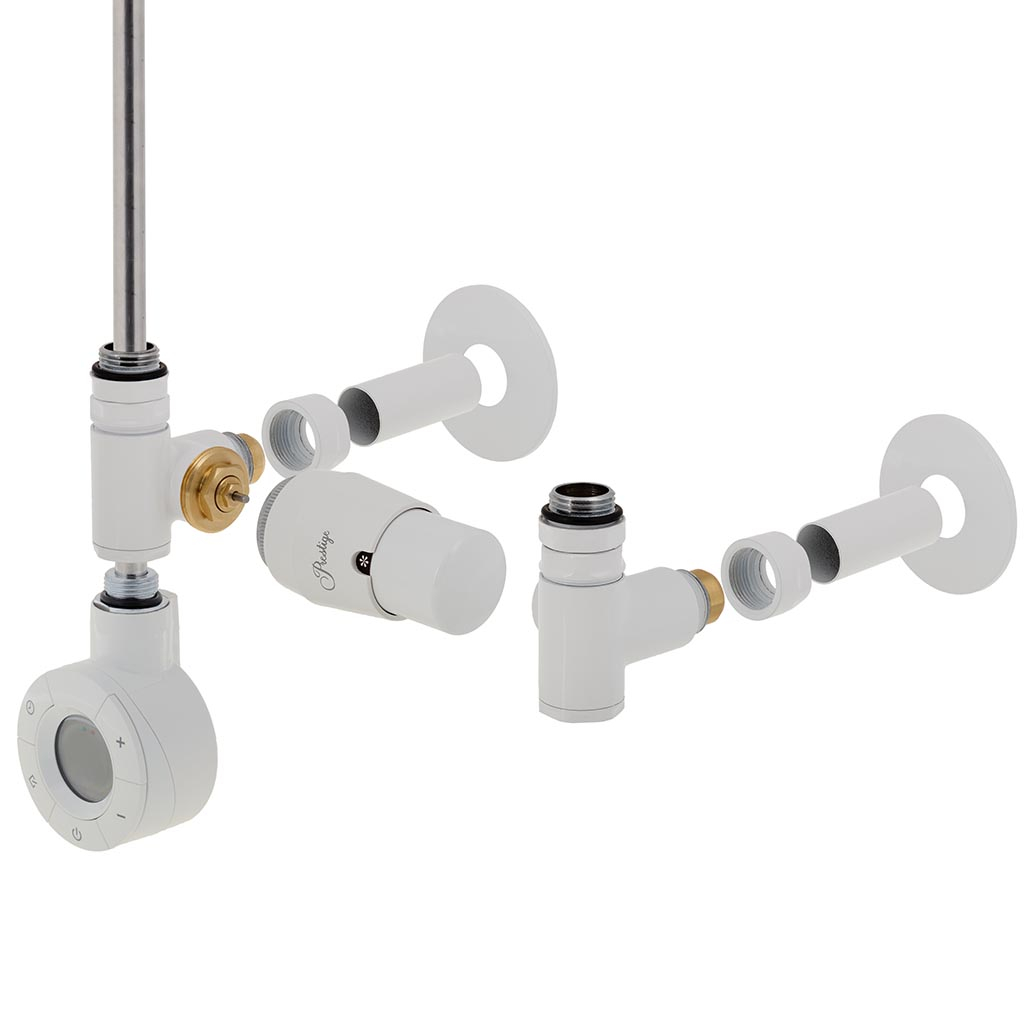

Kompletní sada obsahuje:

1x Ventil Integra dané barvy

1x Regulační šroubení Integra dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

2x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozmery

DN 15 / svorná spojka Pex-Al-Pex 16×2
DN 15 / svorná spojka Cu 15×1

Menovitý tlak

PN 10

Max. pracovný diferenčný tlak

20 kPa

Max. uzatvárací diferenčný tlak

60 kPa

Max. pracovná teplota

120 °C

Min. pracovná teplota

0 °C

Materiál

Telo šróbenia:	mosadz
Tesnenie:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovenie / prášková farba

Použitie

Nejbežnejšie použitie v rozvode vykurovania s týmito spotrebičmi:

Kúpeľňové trúbkové vykurovacie telesá - rebríky s požiadavkom na osadenie elektrickej vykurovacej tyče

Obvyklý zpôsob použitia

Designový termostatický ventil osadený termostatickou hlavicou spolu s regulačným šróbením INTEGRA slúži pre pripojenie vykurovacieho telesa so spodným stranovým pripojením k rozvodu a súčastnej priamej inštalácii elektrickej vykurovacej tyče do telesa.

Kvalitná povrchová úprava v jednej z dvanástich dostupných farieb a veťmi jednoduché osadenie vykurovacej tyče umožňuje použitie v priestoroch s vysokými nárokmi na design, typicky v kúpeľniach.
Termostatický ventil ovládaný termostatickou hlavicou Prestige umožňuje reguláciu výkonu vykurovacieho telesa zmenou prietoku vykurovacej vody telesom, a regulačné šróbenie umožňuje nastavenie max. pracovnej Kv hodnoty.
Termostatický ventil aj regulačné šróbenie sú na strane pripojenia do rozvodu zakončené svornou spojkou Cu 15×1 mm alebo Pex-Al-Pex 16×2 mm.
Užitočnou funkciou je možnosť uzavretia pri výmene vykurovacieho telesa bez nutnosti vypúšťania hlavného rozvodu.

Pripojenie na rozvod vykurovania:
