Designová termostatická sada INTEGRA středová - grafit metalíza
Designová termostatická sada INTEGRA středová - grafit metalíza
Sada designového termostatického ventilu osazeného termostatickou hlavicí a regulačního šroubení INTEGRA slouží pro připojení otopného tělesa se středovým připojením k rozvodu a současně přímé instalaci elektrická topné tyče do tělesa (topná tyč se objednává samostatně - není součástí sady Integra).
Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.
Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso
Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso
Oblast použití:
- Prostory s vysokým nárokem na design, zejména koupelny
- Trubková koupelnová otopná tělesa (žebříky) se spodním stranovým připojením
Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.
Designová termostatická sada INTEGRA středová - grafit metalíza
Dopyt po produkteNa stiahnutie
Varianty
| Varianta produktu | farba | Obj. číslo | Cena bez DPH | BIM | DWG |
|---|---|---|---|---|---|
| Základní designová termostatická sada Integra středová levá, připojení Cu 15x1mm | grafit metalíza | Inn12PCZ | na otázku | ||
| Základní designová termostatická sada Integra středová levá, připojení Pex-Al-Pex 16x2mm | grafit metalíza | Inn12PXZ | na otázku | ||
| Základní designová termostatická sada Integra středová pravá, připojení Cu 15x1mm | grafit metalíza | Inn12LCZ | na otázku | ||
| Základní designová termostatická sada Integra středová pravá připojení Pex-Al-Pex 16x2mm | grafit metalíza | Inn12LXZ | na otázku | ||
| Kompletní designová termostatická sada Integra středová levá, připojení Cu 15x1mm | grafit metalíza | Inn12PCS | na otázku | ||
| Kompletní designová termostatická sada Integra středová levá, připojení Pex-Al-Pex 16x2mm | grafit metalíza | Inn12PXS | na otázku | ||
| Kompletní designová termostatická sada Integra středová pravá, připojení Cu 15x1mm | grafit metalíza | Inn12LCS | na otázku | ||
| Kompletní designová termostatická sada Integra středová pravá připojení Pex-Al-Pex 16x2mm | grafit metalíza | Inn12LXS | na otázku |
Popis
Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

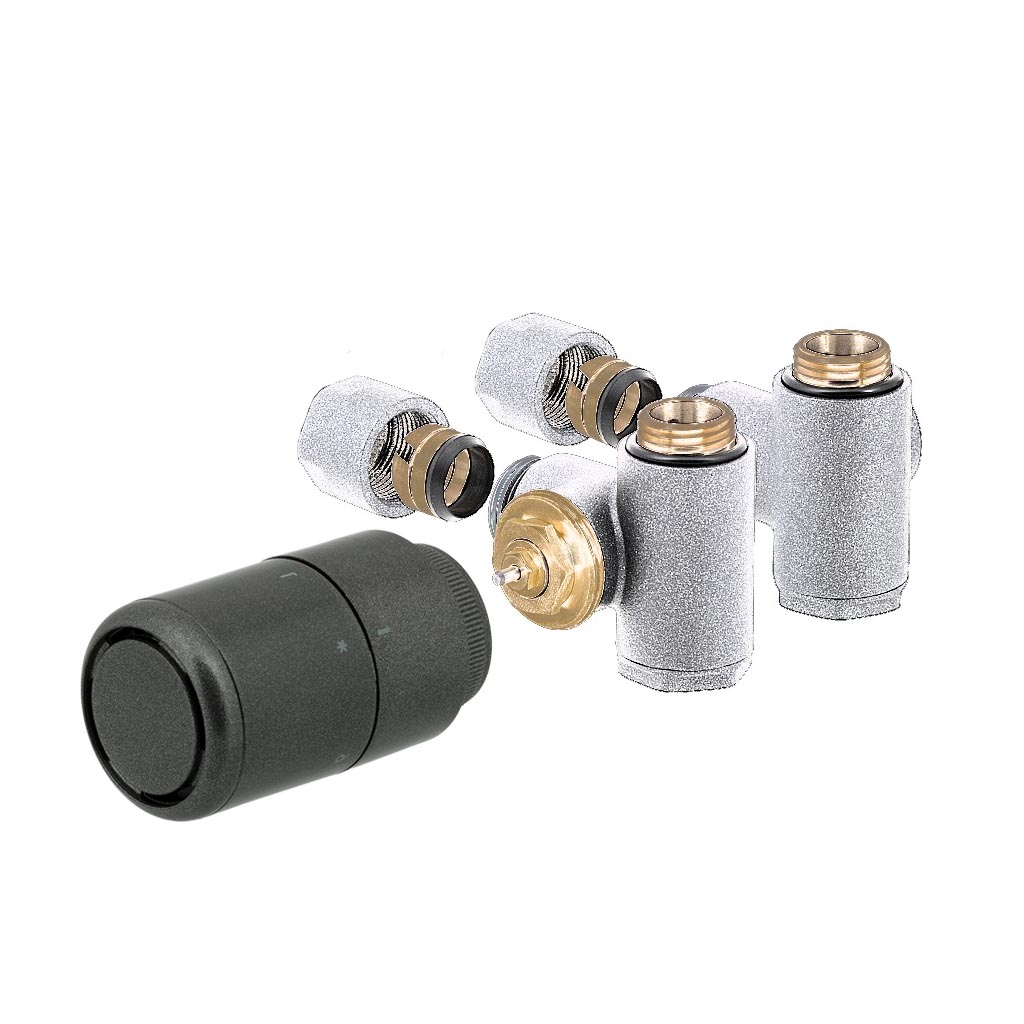

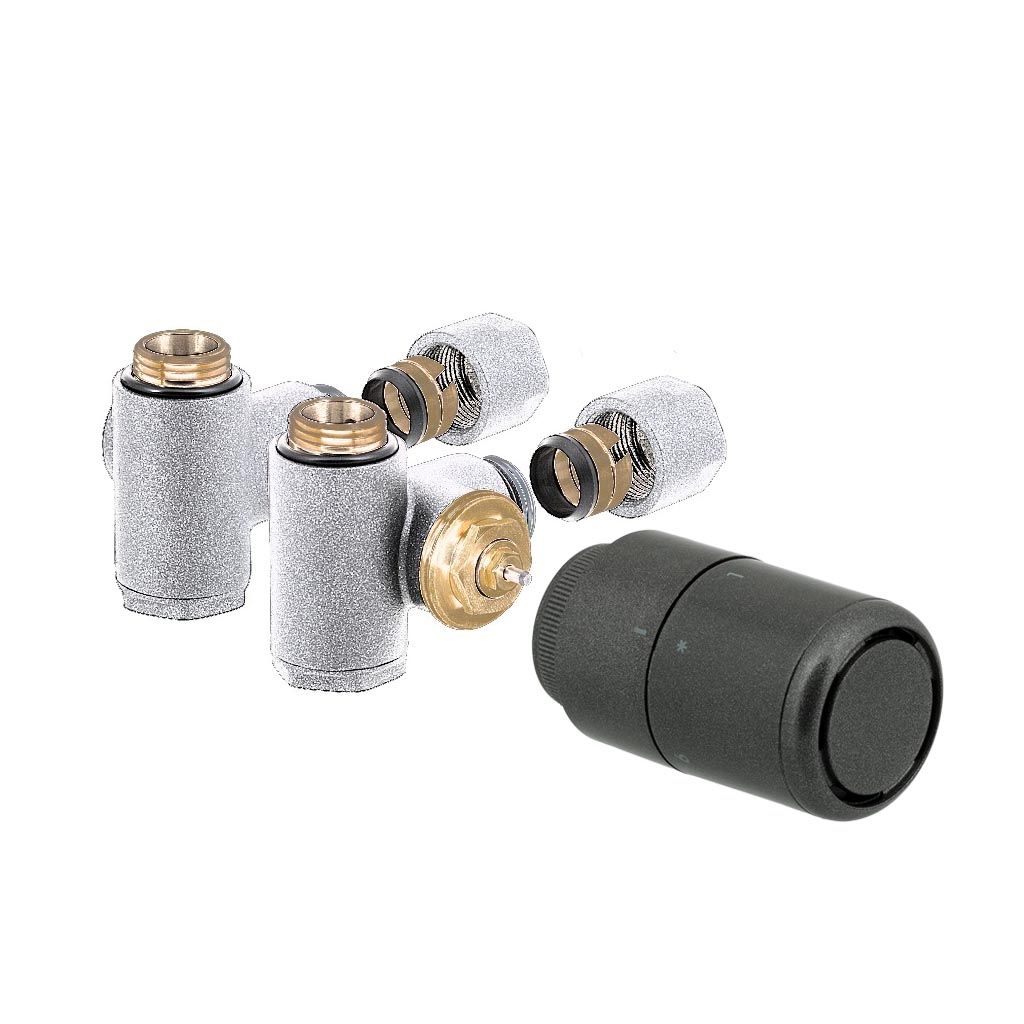

Základní sada obsahuje:
1x Ventil Integra dané barvy
1x Regulační šroubení Integra dané barvy
1x Termostatickou hlavici Tukan dané barvy
2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

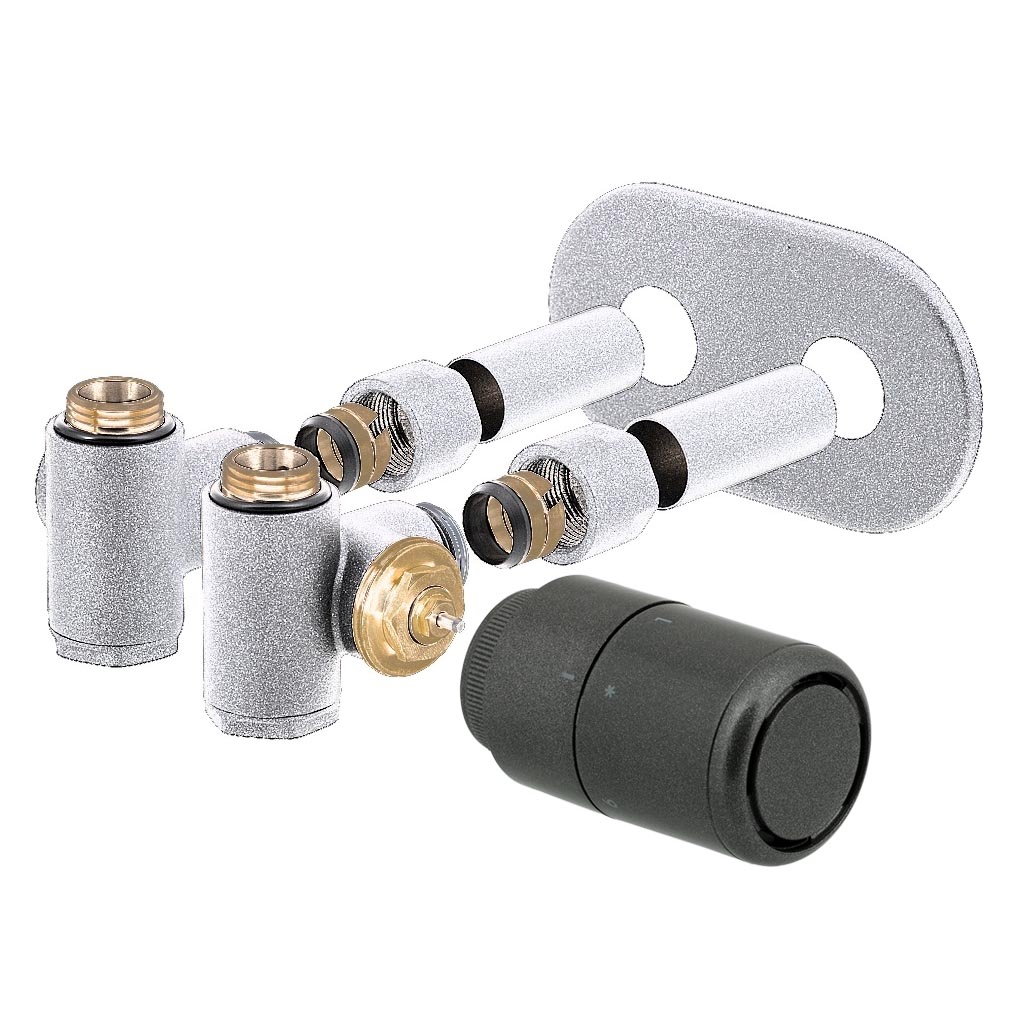

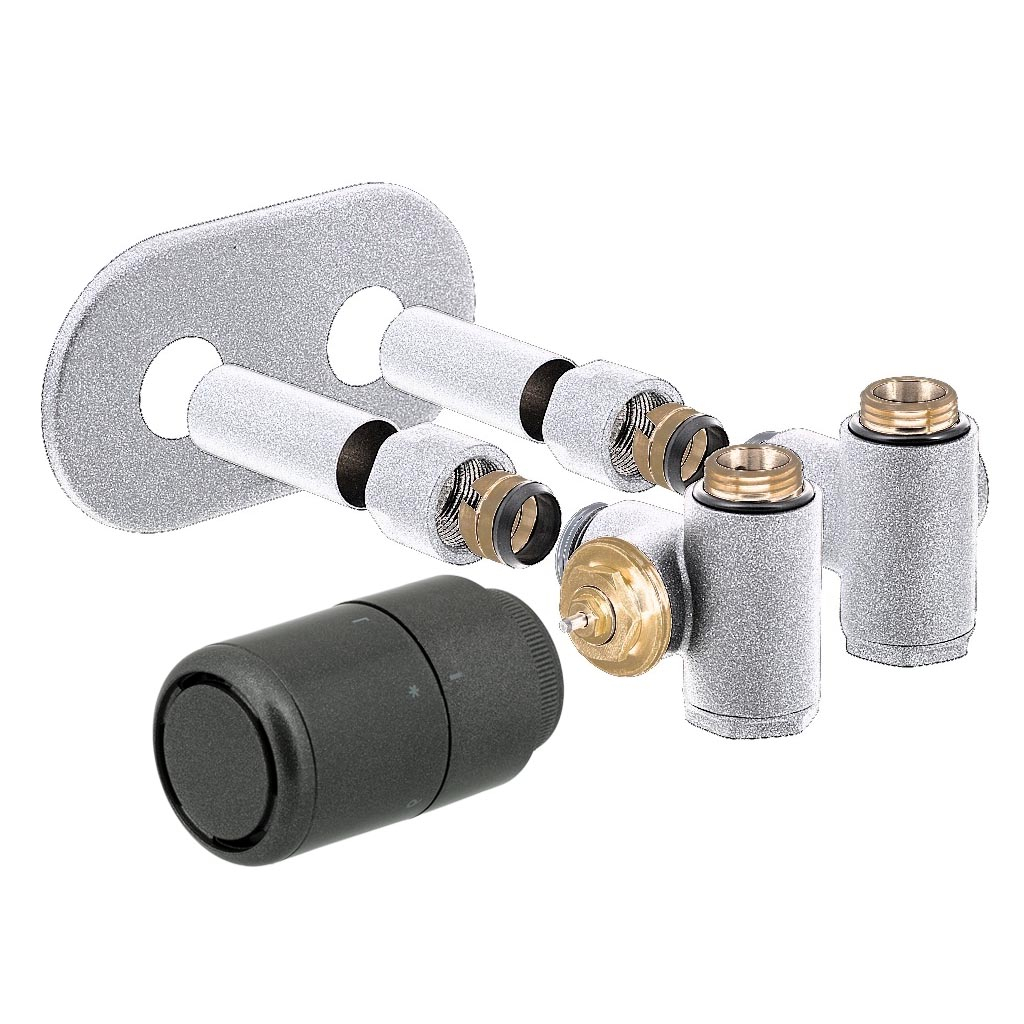

Kompletní sada obsahuje:
1x Ventil Integra dané barvy
1x Regulační šroubení Integra dané barvy
1x Termostatickou hlavici Tukan dané barvy
2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm
1x Krytku průchodu stěnou nebo podlahou v dané barvě
2x Krytku dopojovací trubky v dané barvě
| Rozmery | DN 15 / svěrná spojka Pex-Al-Pex 16×2 DN 15 / svěrná spojka Cu 15×1 | ||||||
|---|---|---|---|---|---|---|---|
| Menovitý tlak | PN 10 | ||||||
| Max. pracovný diferenčný tlak | 20 kPa | ||||||
| Max. uzatvárací diferenčný tlak | 60 kPa | ||||||
| Max. pracovná teplota | 120 °C | ||||||
| Min. pracovná teplota | 0 °C | ||||||
| Materiál |
| ||||||
| Povrchová úprava | galvanické pokovenie / prášková farba |
Použitie
Nejbežnejšie použitie v rozvode vykurovania s týmito spotrebičmi:
- Kúpeľňové trúbkové vykurovacie telesá - rebríky s požiadavkom na osadenie elektrickej vykurovacej tyče
Obvyklý zpôsob použitia
Designový termostatický ventil osadený termostatickou hlavicou spolu s regulačným šróbením INTEGRA slúži pre pripojenie vykurovacieho telesa so stredovým pripojením k rozvodu a súčastnej priamej inštalácii elektrickej vykurovacej tyče do telesa.
Kvalitná povrchová úprava v jednej z dvanástich dostupných farieb a veťmi jednoduché osadenie vykurovacej tyče umožňuje použitie v priestoroch s vysokými nárokmi na design, typicky v kúpeľniach.
Termostatický ventil ovládaný termostatickou hlavicou Tukan umožňuje reguláciu výkonu vykurovacieho telesa zmenou prietoku vykurovacej vody telesom, a regulačné šróbenie umožňuje nastavenie max. pracovnej Kv hodnoty.
Termostatický ventil aj regulačné šróbenie sú na strane pripojenia do rozvodu zakončené svornou spojkou Cu 15×1 mm alebo Pex-Al-Pex 16×2 mm.
Užitočnou funkciou je možnosť uzavretia pri výmene vykurovacieho telesa bez nutnosti vypúšťania hlavného rozvodu.
